TECHNISCHE DATEN
Primär-Übersetzungen
E-Motor-Zwischenwelle (Kette)
Zwischenwelle-Getriebewellen (Riemen)
i=5
1:1

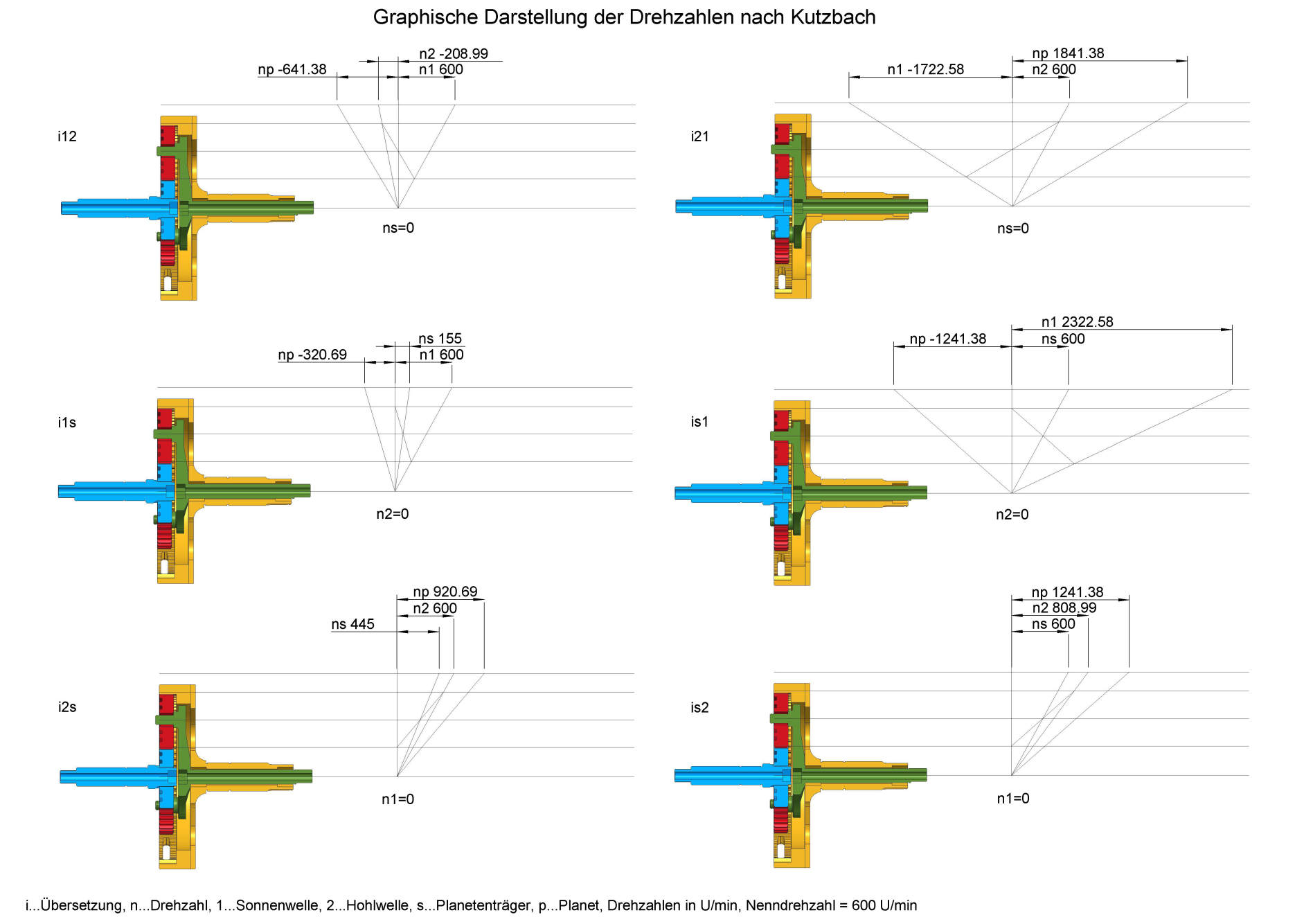

Übersetzungen des Planetengetriebes
Steg fixiert Antrieb Sonne
Steg fixiert Antrieb Hohlrad
Sonne fixiert Antrieb Steg
Sonne fixiert Antrieb Hohlrad
Hohlrad fixiert Antrieb Sonne
Hohlrad fixiert Antrieb Steg
i = -2,87
i = -0,35
i = 0,74
i = 1,35
i = 3,87
i = 0,26
Zähnezahl
Hohlrad
Sonnenrad
Planeten
Profilverschiebung der Planeten
89
31
29
-0,2
Wälzlager
Planeten
Planetenträger
Sonnen-& Zwischenwelle
Hohlwelle
Riemenspanner
Nadelhülse HK1015
Nadelhülse HK1516
Kegelrollenlager 30204 A
Kegelrollenlager 30206 A
Rillenkugellager 62200-A-2RSR
Elektronik
Spannung
Stromstärke
220V AC / 36V DC
3,4A
Materialien
item-Profile
3D-Druck-Komponenten
Abdeckungen
Konsole
Grundplatte Elektronik
Aluminium
Polylactide (PLA)
PMMA / Acrylglas
Schwarznuss Holz
Polystyrol (PS)
